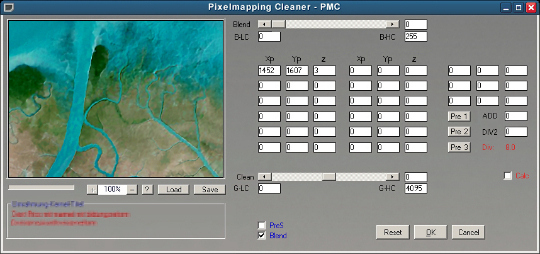

Pixelmapping-Korrektur

Der Filter PMC hat die Aufgabe Defekt-Pixel numerisch zu eliminieren. Da einige Kamera-Systeme über kein funktionierendes Pixel-Mapping verfügen, ist ein geeigneter Filter auch heute noch notwendig.

Man kann die XY-Koordinaten für 12 Pixel direkt eingeben und definieren, über welche Kanäle (Z) und mit welcher Näherung der Schaden behoben werden soll. Normalerweise reicht die Anzahl in der Praxis aus. Sollten mehr Pixel einen nicht behebbaren Defekt aufweisen, dann kann das Mapping (Kamera-Output oder manuell ermittelt) in ein Script für jeden Sensor importiert werden. Das Sensorareal reicht bis 32.000px und ist daher je nach OS/APP und RAM auch für MF und GB geeignet. In diesem Script lassen sich weitere funktionale Änderungen vornehmen. PMC basiert auf dem Text von GS-PMC und ist geringfügig modifiziert für die 8bf-Anwendung mit Photoshop (Windows) oder vergleichbaren Produkten. (nvs-067)

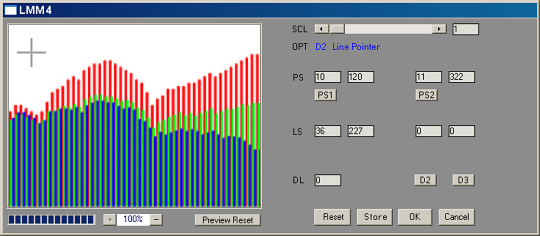

Farbprofil-Detektor

Der LMM4 ist kein Filter, sondern nur ein Meßinstrument. Er zeichnet ein Meßprofil und bildet die Charakteristik über die definierte Strecke ab. Solche Detektoren werden verwendet, beispielsweise um die Wirkung von Algorithen zu beurteilen oder zur Überprüfung lokal begrenzter Ergebnisse bzw zur vergleichenden Kontrolle der Ergebnisanalyse von unterschiedlichen Optimierungsparametern. LMM4 exportiert die Meßwerte, sodaß sie alternativ ausgewertet und visuell dargestellt werden können.

Die Anwendung ist handlich und einfach. Ein Start-Punkt wird auf die Bildmatrix gesetzt und ein zweiter begrenzt die Meßstrecke. Mit Setzen des zweiten Endpunktes wird automatisch das Ergebnis angezeigt. Start- und Endpunkte können auch numerisch per Koordinate eingegeben werden, sodaß man auf unpräzises Positionierung per Maus nach Bedarf verzichten könnte. Zur Ergebnisausgabe wird eine Textdatei (Store) generiert, die zu den jeweiligen XY-Koordinaten die BGB-Farbwerte notiert. Diese Datei läßt sich als Referenz für Algorithus-Korrekturen oder zur grafischen Darstellung verwenden (siehe auch: ImageJ oder Gnuplot und andere für Windows). LMM4 ist die Simpel-Variante von ME-M12 (Unix, Linux) als ein 8bf-Filter für Windows und Mac. (yz-079, nvs-067)

Hinweis zu 8bf-Filtern und SourceCodes

Warum es noch keinen Morphingfilter für die 8bf-Anwendung gibt, liegt 1.) am chronischen "Übereifer" für dieses Thema und 2.) in den Möglichekiten der 8bf-Compiler begründet. Echtes Morphing per Vektorfeld und Objekt-Identitäten würde nicht nur die zickige Syntax überfordern - es fehlt ein 8bf-Interface für mehr als nur eine I/O-File-Routine und das Caching müßte ebenfalls überarbeitet werden (nicht unser job). Eine Windows-Alternative (kein 8bf-Filter) bietet WinMorph von Satish Kumar an. Ein funktionierendes Download gibt es auch und diese Short Guide oder diese Kurzanleitung sollen bei der Anwendung behilflich sein. WinMorph arbeitet mit der Kombination aus Überblendung und Verschiebungsmatrix in dx- und dy-Richtung. Vektorfelder mit Identitäts-Algorithen werden nicht verwendet, dafür ist das Ergebnis schnell verfügbar und mit etwas Vorarbeit läßt es sich sogar noch weiter optimieren. Wer einen Morphing-Filter unbedingt benötigt, kann sich GM12 (Unix, Linux) mal ansehen oder für Windows einen herstellen, jedoch sind dann die klassischen Programmiersprachen (VC, Delphi, VB) eher zu empfehlen als einer der 8bf-Compiler.

Die Hinweise und Anfragen bezüglich 8bf-Tools für Image-Forensic und diagnostische Zwecke sind ebenfalls angekommen. Es war zwar geplant ein Tool nach dem Vorbild von MA21 oder MF10 als 8bf-Filter zur Verfügung zu stellen, aber da die Plugin-Compiler leider alle nur ein einziges Input-Interface bereitstellen, ist eine MA21-Version als Windows/Photoshop-Anwendung per 8bf-Compiler wahrscheinlich nur mit Kompromissen bezüglich eingeschränkter Funktionalität machbar. Theoretisch könnte man MA21 oder GM12 in Windows einbinden mit einem geeigneten Emulator. Ob VirtualBox, VMware-Workstation, Cygwin oder andere Emulatoren für solche Aufgaben empfehlenswert sind und "zuverlässig" arbeiten, hat bisher noch keiner dokumentiert - könnte man als Übergangslösung mal testen.

Projekt-Liste für weitere 8bf-Filter und SourceCodes

Benötigt werden Tools und Filter für die Optimierung oder Rekonstruktion von Bildinformation und für die visualisierende Analyse oder Forensik (im Rahmen der 8bf-Möglichkeiten). Nicht benötigt werden "silly filters", wie "kreative Foto-Effekte" oder "dekorative Muster-Generatoren" ... Wer sich auf dieser Spielwiese per Projektarbeit oder in den Tutorials beteiligen möchte, der kann sich direkt an Andy wenden.

Themenbearbeitung: Post bitte an Andy oder Mark.
